Valvulas de compuerta

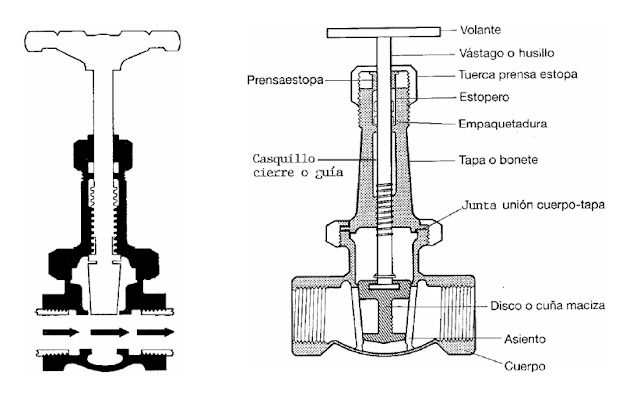

Las valvulas de aislamiento son las que bloquean un sistema, o parte de él, cuando el proceso lo requiere; su diseño las hace especialmente aptas para producir un cierre total, las válvulas más características de este tipo son las valvulas de compuerta, o “gate valves”; ha sido la más utilizada de los diferentes tipos de valvulas hidraulicas para este fin; en esquema la válvula es un elemento formado por una placa u obturador que se desliza perpendicular al sentido del flujo, guiado por unos canales y actuado por un vástago roscado, al que gira un volante exterior; el obturador o compuerta, puede tener forma de cuña; o estar formado por 2 discos independientes con muelles internos.

Por sus características, estas válvulas deben estar en posición completamente abierta o cerradas, no son aceptables las posiciones intermedias; es decir, no soportan usos frecuentes con la compuerta a medio subir, ya que el fluido puede producir vibraciones, erosiones y desajustes, el orificio para paso del flujo, es prácticamente igual a la sección de la tubería, por ello, la perdida de carga es muy reducida.

El precedente de las válvulas de compuerta, son las válvulas de tajadera, o cuchilla, también llamadas de guillotina, que suelen ser utilizadas en abastecimientos de agua, sus dimensiones no están normalizadas, pero hay ocasiones, en que se equipan bridas normalizadas, generalmente tipo DIN, o métricas.

Todas las válvulas citadas hasta ahora, generalmente en sus mayores tamaños, pueden ser accionadas mediante un mecanismo de engranajes; el volante puede ser sustituido por un motor eléctrico, un accionamiento hidráulico, o neumático. En algunos casos, los volantes son accionados mediante cadena desde el suelo.

• Dimensiones tomadas del código ANSI B16.10-73.
• Dimensiones tomadas del catalogo “L. Ituarte”
• Para estas dimensiones, ver el catalogo del suministrador seleccionado.
