Tipos de estructuras trianguladas.Vigas-Cerchas-Porticos-Arcos-Marquesinas
Las estructuras trianguladas pueden clasificarse, además de por el material del que están hechas, según sigue:
- Por su forma.
- Según la disposición de montantes y diagonales.
- Según la disposición de los cordones superior e inferior: cerchas.
Estructura trianguladas según su forma.
- Vigas: Tienen paralelos sus cordones y se apoyen en sus extremos,
- Cerchas: Se utilizan para resolver cubiertas con faldones inclinados. Los cordones superiores siguen la inclinación de los faldones. Se apoyen en sus extremos.
- Pórticos: Estructuras trianguladas que adoptan la fama de pórticos.
- Arcos: Estructuras trianguladas que adoptan la forma de arcos.
- Marquesinas: Estructuras trianguladas en ménsula.
Estructura trianguladas según la disposición de montantes y diagonales.
-Tipo Pratt- Se obtienen adosando triángulos rectángulos, en número par, de manera que las diagonales simétricas se corten por debajo de la viga. Es el tipo mas recomendable pues las barras más cortas (montantes) trabajan a compresión y las más largas (diagonales) a tracción,
-Tipo Howe - Semejante a la anterior pero las diagonales simétricas se cortan por encima de la viga. La solución no es buena pues las barras más largas trabajan a compresión.
-Tipo Warren.-Se obtiene adosando triángulos equiláteros.
-Tipo Warren compuesta - Se obtiene de las anteriores añadiendo montantes para reducir las luces del cordón superior, del cordón inferior o de ambos.
-Tipo celosía.- Con diagonales formando rombos.
-Tipo Cruz de San Andrés - Se emplea en arriostamientos horizontales. Muy utilizadas para hacer indeformables pórticos con nudos no rígidos.
Colocadas en sentido vertical siempre consiguen que haya una diagonal traccionada cualquiera que sea la dirección del esfuerzo.
Estructuras trianguladas según la disposición de los cordones superior e inferior: cerchas.
Para grandes luces se utilizan las vigas trianguladas de cordones no paralelos cuya finalidad es aumentar el par resistente adaptándose a la variación del momento flector.
Las cerchas se adaptan además de a las pendientes de las cubiertas, a la variación del momento flector aprovechando la disposición de la cubierta con faldones inclinados.

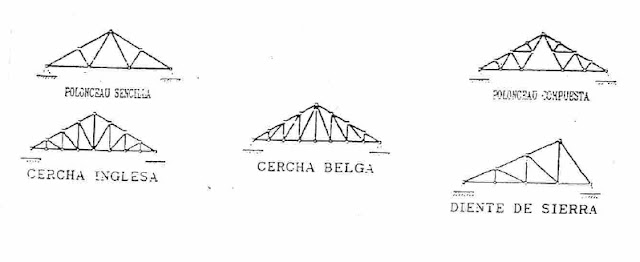

Tipos de cerchas:
- Cercha Polanceau sencilla.- Es la más recomendada para pequeñas luces (hasta unos 15 m de luz). Tiene el inconveniente de que las correas no apoyan todas sobre los nudos y hay que resolverla a flexión compuesta,
- Cercha Polonceau compuesta.- Es la más recomendable para luces mayores. Tiene el inconveniente de que su resolución es un poco más laboriosa.
- Cercha inglesa.- Se forma disponiendo montantes a distancias iguales y situando después diagonales que prolongadas se cortan debajo de la cercha.
- Cercha belga.- Se forma con montantes a distancias iguales y con diagonales que prolongadas se cortan por encima de la cercha. También se llama así la que tiene todas las barras del alma inclinadas.
- Cercha en diente de sierra.- Es asimétrica.
Otras estructuras trianguladas:
¿Qué son las cerchas?
Son estructuras formadas por barras rectas interconectadas en determinados nodos. Hay una estructura de celosía y, en las cerchas planas, se forman triángulos a partir de los puntos de conexión entre las piezas. En las celosías espaciales (tridimensionales), se forman pirámides a partir de las conexiones para crear tres dimensiones.
¿Cuál es la función de las cerchas?
Las cerchas se utilizan en la construcción. Son las que permiten construir estructuras como tejados, puentes, arcos o edificios. La cercha y sus diversos usos se consideran un elemento clave en la construcción de edificios.
¿Qué es una cercha Isostatica?
Las cerchas isostáticas son estructuras que tienen 3 o más barras unidas entre sí, mediante varillas metálicas y/o cables de acero. Pueden formarse en forma de puente que se fija en el suelo o flota en el agua.
¿Qué son las cerchas metalicas?
Las cerchas metálicas están diseñadas para resistir la tensión y la compresión. Estas estructuras triangulares tienen barras rectas, interconectadas en los nodos formando triángulos planos o pirámides tridimensionales. La celosía metálica puede resistir tanto fuerzas de tensión como de compresión porque el metal no se mantiene unido por una sola junta, sino que tiene múltiples juntas que le permiten moverse con facilidad.
¿Cómo se calcula la altura de una cercha?
La inclinación se calcula elevando el porcentaje de pendiente que se quiere dar, por ejemplo 27 cm en la zona central. Si la longitud del tejado es de 200 cm, entonces se deseará un máximo de 54 centímetros.
¿Cómo se construyen las cerchas?
Es interesante cómo se construyen las cerchas. Están formadas por una serie de pequeñas piezas de madera dispuestas a determinadas distancias para apoyarse unas en otras y luego unidas a las paredes o a las vigas que las sostienen. Cerchas: las tradicionales utilizan grandes maderas cuadradas, lo que las hace mucho más resistentes que las actuales.
¿Qué es una cercha de madera?
En otras palabras, las cerchas de madera son un conjunto de piezas de madera unidas por sus extremos que están dispuestas de tal manera que los esfuerzos resultantes de las cargas de la cubierta, como la gravedad y el peso de la nieve, se han distribuido mecánica y estáticamente entre ellas.
¿Qué fuerzas actúan en una cercha?
Las celosías están formadas por elementos rectos unidos entre sí por sus dos extremos. Se supone que todas las cargas externas que actúan sobre una celosía lo hacen sólo en las uniones, por lo que todos los miembros de una celosía son miembros de dos fuerzas.
¿Qué son las vigas?
Una viga es un elemento estructural que normalmente se coloca en horizontal, (aunque también pueden estar inclinadas) y se apoya en pilares de soporte para soportar las cargas.
¿Qué soportan las vigas?
Las vigas son grandes piezas de metal que pueden soportar techos y aberturas, además de ser un elemento estructural en los puentes. Se utilizan para soportar la carga de las estructuras, por lo que tienen flexibilidad.
¿Dónde se usan las vigas?
Las vigas se utilizan en estructuras, como puentes y edificios. Pueden soportar techos, aberturas o cargas de compresión en la parte superior de una estructura y cargas de tracción en la parte inferior.
¿Por qué son importantes las vigas?
La viga es un importante elemento de construcción. Se ha utilizado desde la antigüedad, y por eso sigue siendo relevante hoy en día: porque soporta la presión, el peso, la flexión y la tensión. Y como antes pudimos entender tan bien el funcionamiento de las vigas mediante la experimentación en el campo y viéndolas en la práctica (con nuestros propios ojos), ahora sabemos exactamente lo que son capaces de hacer.
¿Cuánto vale una viga?
Una viga de hormigón de 2 metros tiene un precio medio de 8,35 euros, una viga doble T pretensada de 3 metros tiene un precio medio de 12,50 euros y una viga doble T pretensada de 4 metros tiene un precio medio de 15,60 euros.
¿Qué es una viga carga?
Una viga portante es un esquema estructural como una viga simplemente apoyada en un pilar o ménsula, con la posibilidad de dar continuidad a varias secciones o hacer la conexión viga-pilar como un punto inflexible.
¿Cuál es la función de un pórtico?
La respuesta a esta pregunta se encuentra tanto en los templos griegos como en los romanos. Un pórtico suele estar constituido por una galería que se extiende en la fachada de estos edificios y que está junto a los templos griegos o romanos antiguos llamada pronaos.
¿Qué es un pórtico o marco?
Aunque los pórticos se denominan pórticos, suelen ser estructuras de poca altura compuestas por pilares y vigas horizontales o inclinadas. Estas estructuras se unen mediante conexiones resistentes a los momentos.
¿Cuáles son los elementos de un pórtico?
Las secciones de pilares, vigas y travesaños de acero se unen mediante soldadura o conexiones atornilladas.
¿Qué es un pórtico de hormigón?
Una estructura de pórtico de hormigón está compuesta por pórticos de hormigón armado. Se utilizan para muchos fines, como resistir las cargas gravitatorias y las fuerzas laterales derivadas de la acción del viento o los terremotos.
